Fase1-FG

Secuencia de operaciones.​

op 10​

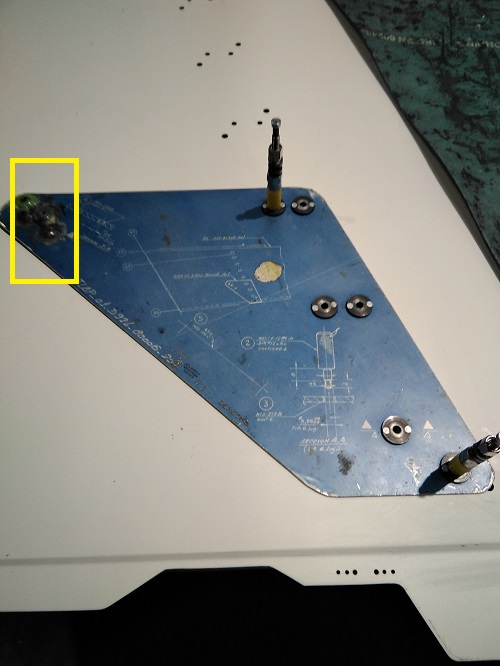

Taladrar porteria
  • Taladrar porteria en revestimiento superior.
  • Utilizar plantilla.
  • Secuencia de taladrado ---> 2,5 - 4,15.
  • Rebabar.

porteria

op 20​

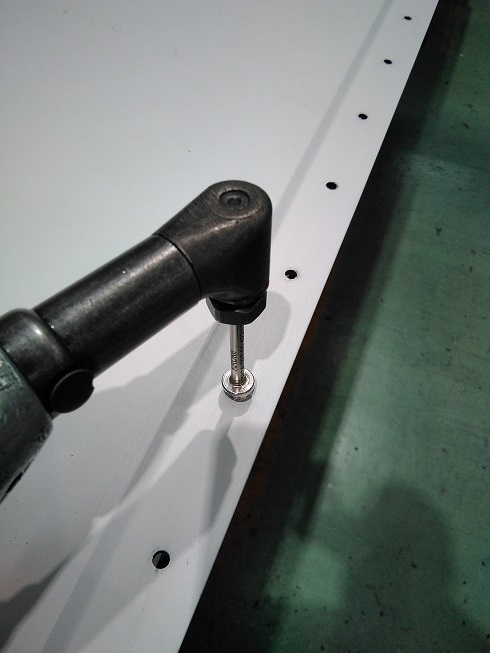

Rebabar
  • Rebabar Taladros de Intercambialidad.
  • En Revestimiento Superior e Inferior.
  • Caras exterior e interior.

Rebarbar

op 30​

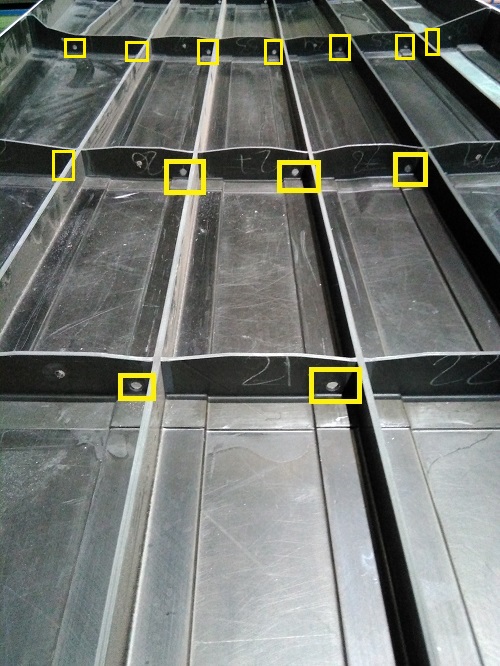

Taladrar drenajes
  • Taladrar drenajes en revestimiento inferior.
  • Secuencia de taladrado ---> 2,5 - 4,8 - 6,33.
  • Rebabar.

drenajes

op 40​

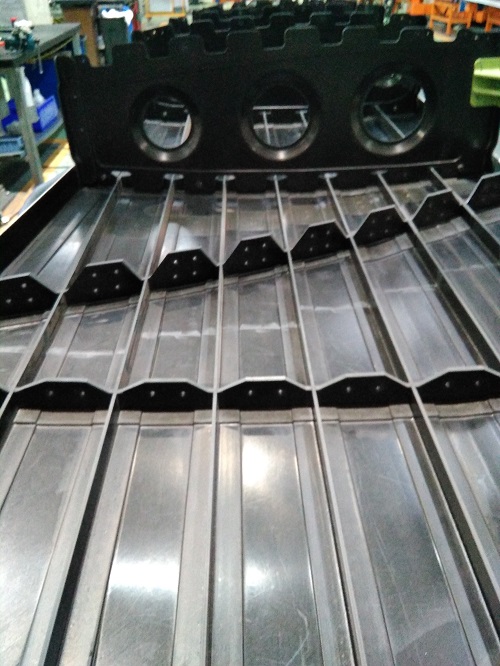

Taladrar costillas
  • Taladrar costillas de 4 a 13 en revestimiento superior e inferior.
  • Secuencia de taladrado costillas 9 a 13 ---> 2,5 - 3,25 - 4,17
  • Secuencia de taladrado costillas 4 a 8 ---> 2,5 - 3,25 - 4,84
  • Rebabar.

T.costillas

op 50​

Taladrar costillas
  • Taladrar costillas de 2 y 3 en revestimiento superior e inferior.
  • Secuencia de taladrado ---> 2,5 - 3,25 - 4,84 - 6,33
  • Rebabar.

T.costillas1

op 60​

Situar y taladrar a previo
  • Situar y taladrar a previo bandas porta-tuercas, karmans y soportes electricos.

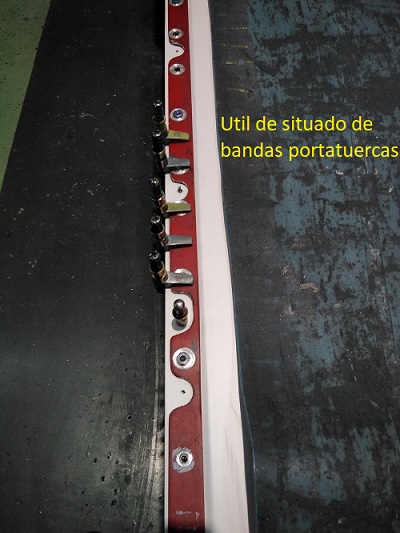

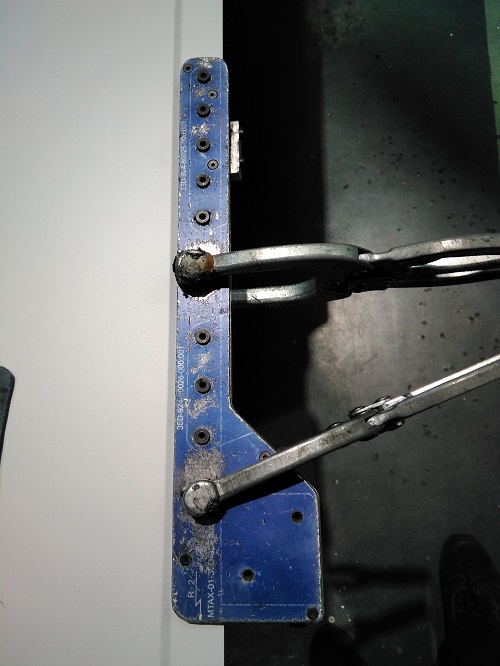

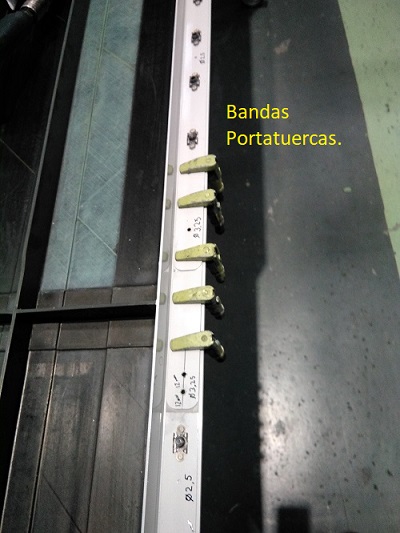

  1. Situar y taladrar a previo bandas porta-tuercas.

Situado

Situado

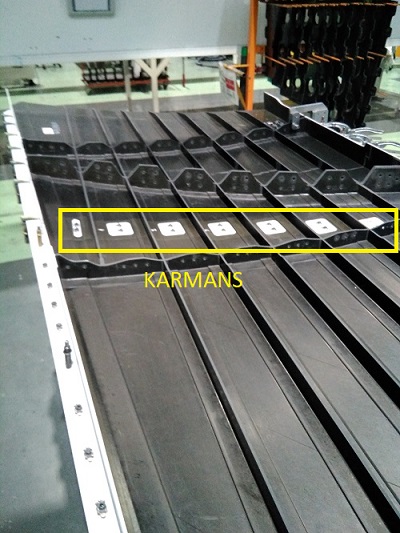

  1. Situar y taladrar a previo karmans.
  • En Revestimiento Superior e Inferior.

Situado

  1. Situar y taladrar a previo soportes electricos.

Situado

op 70​

Karmans

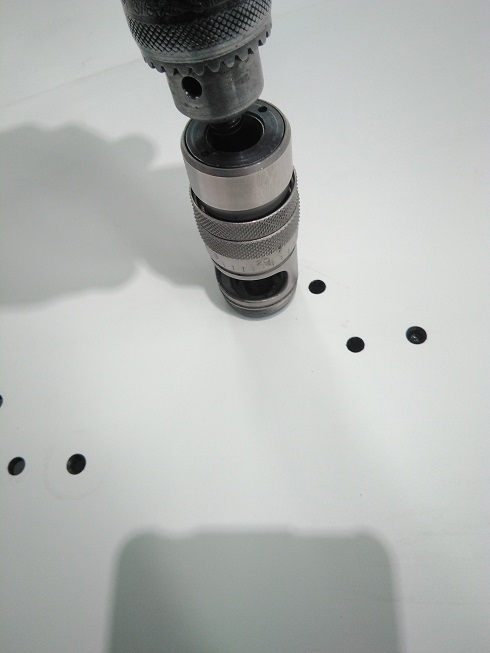

  • Taladrar y Avellanar Karmans.
  • En Revestimiento Superior e Inferior.
  • Secuencia de taladrado ---> 2,5 - 3,25 - 4,15.

karmans karmans

op 80​

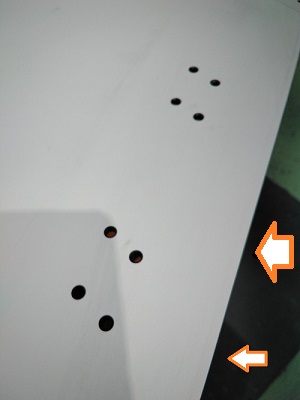

Antipeeling
  • Taladrar y Avellanar Antipeeling.
  • En Revestimiento Superior e Inferior.
  • Secuencia de taladrado ---> 2,5 - 3,25 - 4,15.

antipeeling Aplicar caramelo.

op 90​

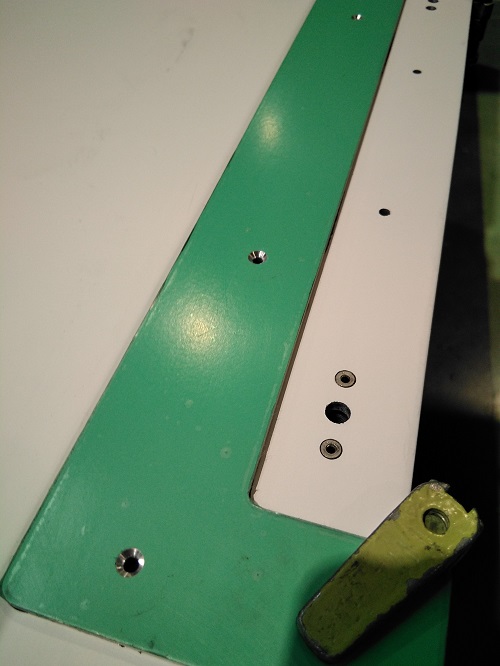

Situar y taladrar

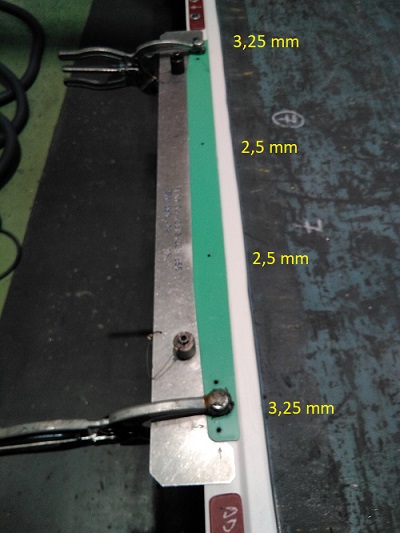

  • Situar y taladrar bandas rigidas y preparar para sellar.
  • Utilizar plantilla.

T.rigidas

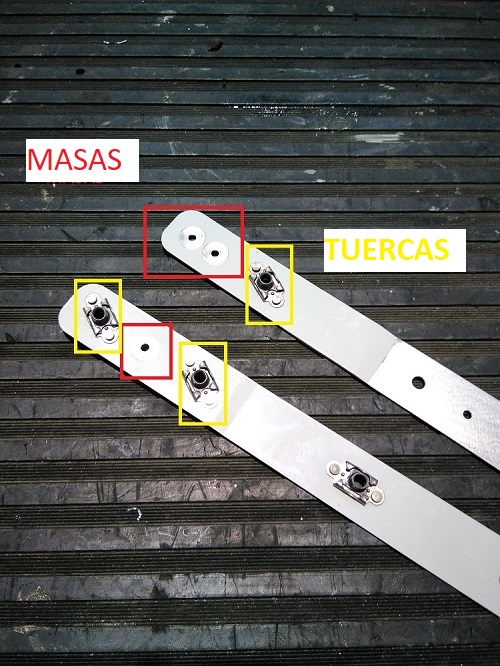

  • Realizar zonas de masas en bandas porta-tuercas (26).
  • Remachar tuercas flotates (3).
Remaches---------Ubicacion rack
MS20426AD3-3-5B15
Tuercas---------Ubicacion rack
MS21060L3B19

masas

op 101​

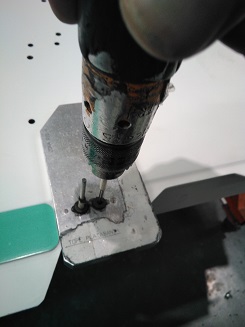

Bocaitos

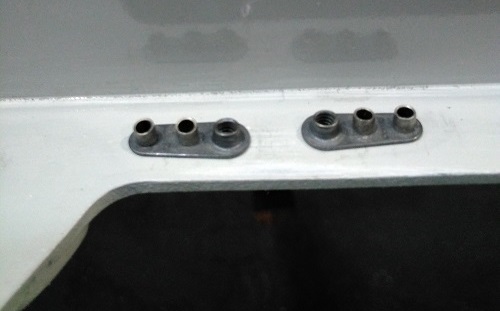

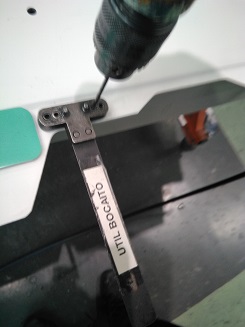

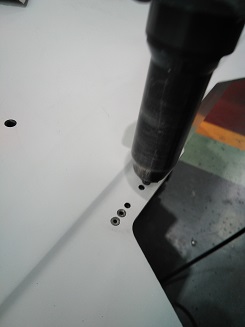

  • Taladrar, avallanar y remachar Bocaitos.
  • Utilizar Util de taladrado.
Remaches---------Ubicacion rack
ABS0112-24-03TA1
Tuercas---------Ubicacion rack
MS21072L04B25

bocaitosbocaitos bocaitosbocaitos

op 102​

Bocaitos
  • Verificar Bocaitos.

op 110​

Taladrar desagues

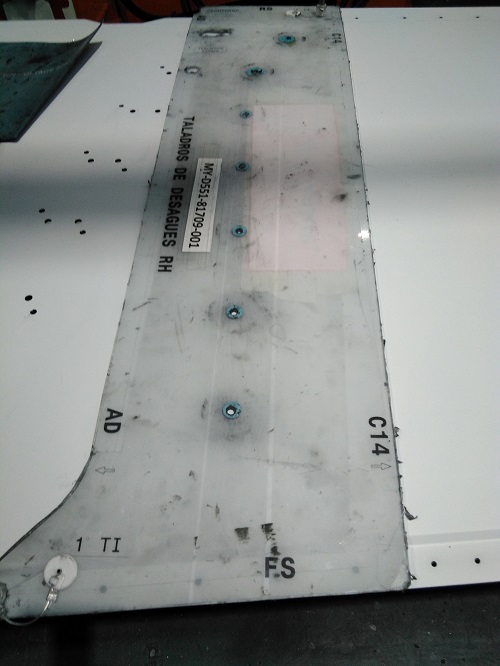

  • Taladrar desagues en revestimiento inferior.
  • Utilizar plantilla.
  • Secuencia de taladrado ---> 2,5 - 4,8 - 6,33.
  • Rebabar.

desagues

op 120​

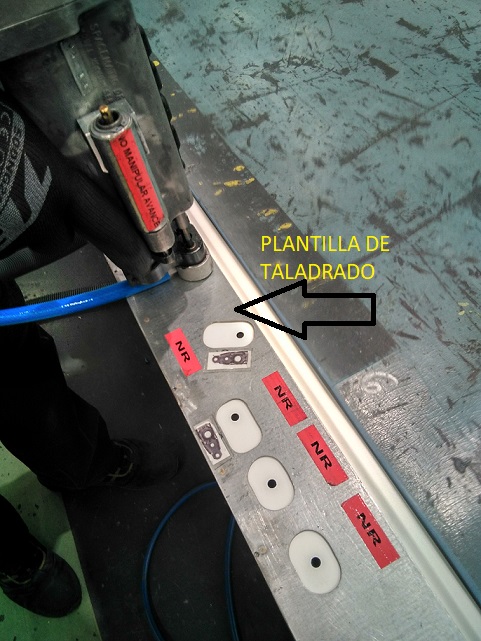

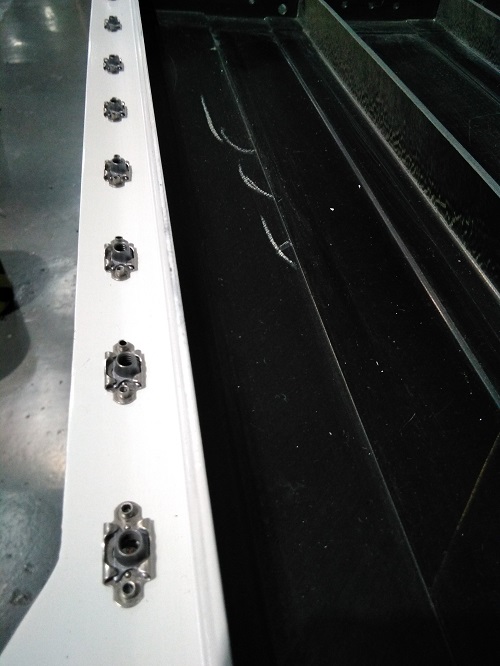

Spacematic
  • Taladrar y Remachar Spacematic.
  • Utilizar plantilla.
  • En Revestimiento Superior e Inferior.
Remaches---------Ubicacion rack
ABS0112-24-03TA1
ABS0112-24-04TA5
Tuercas---------Ubicacion rack
MS21060L3B19
MS21062L3B22

Spacematic

Spacematic

Spacematic

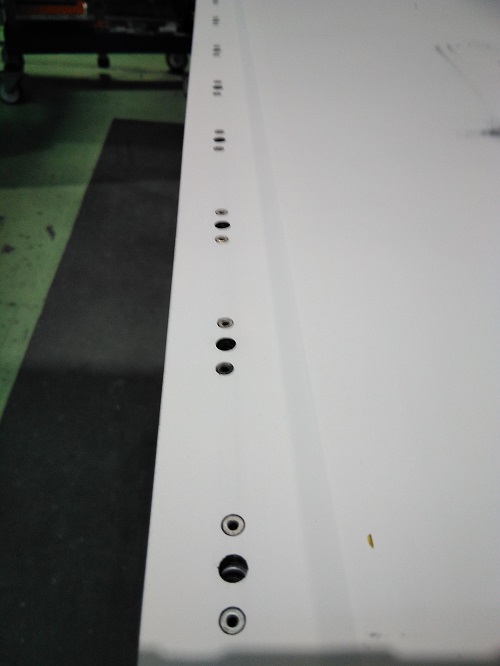

op 125​

Spacematic
  • Verificar Remachado Spacematic.

op 130​

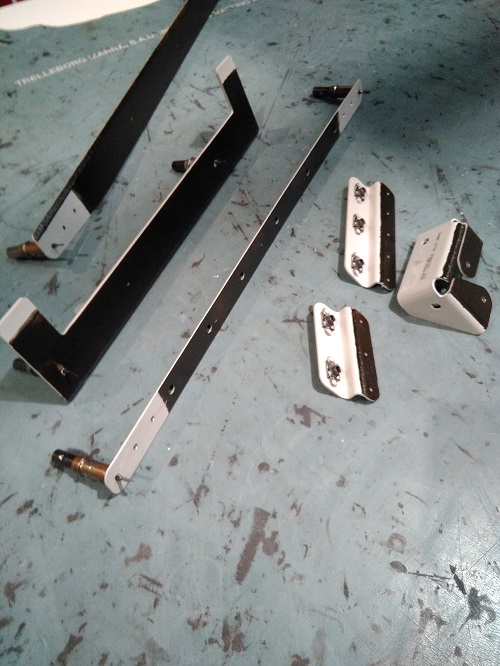

Sellar

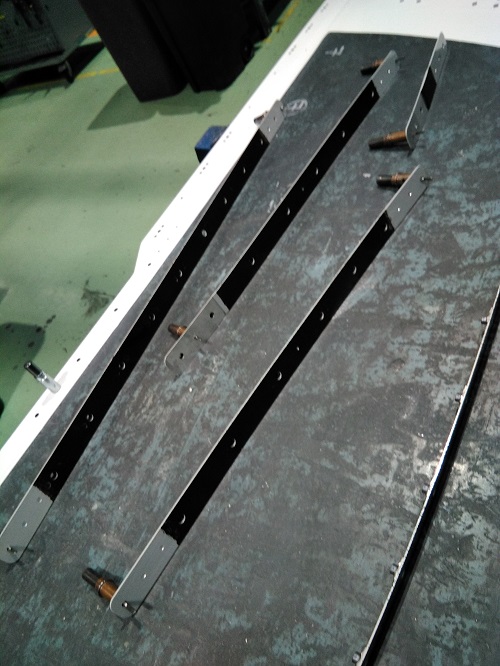

  • Sellar bandas porta-tuercas, bandas rigidas, soportes electricos y porteria.
  • Sellante MC780C2.

sellar

sellar1

op 140​

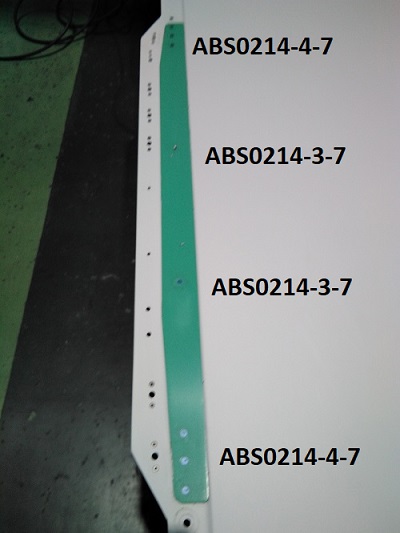

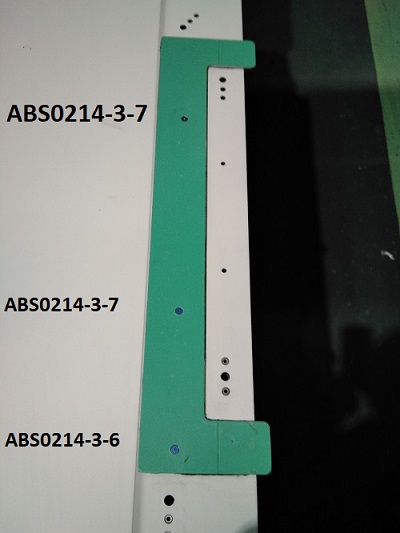

Remachar bandas
  • Avellanar y Remachar bandas.
  • En Revestimiento Superior e Inferior.
Remaches---------Ubicacion rack
ABS0214-3-5A15
ABS0214-3-6A12
ABS0214-3-7A13
ABS0214-3-8A14
ABS0214-4-5A11
ABS0214-4-6A16
ABS0214-4-7A17

bandas bandas bandas bandas

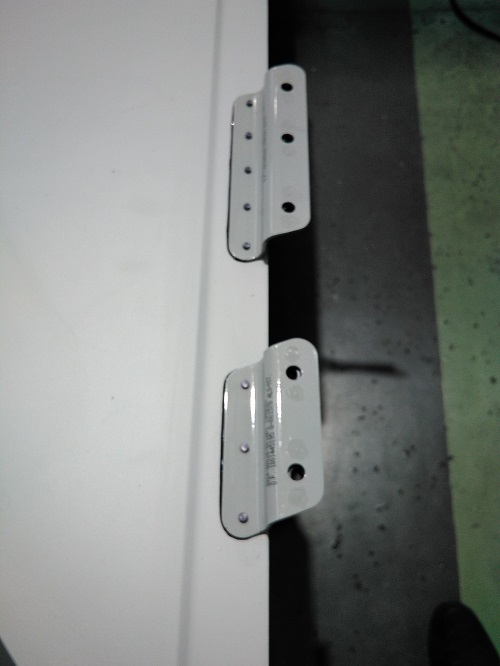

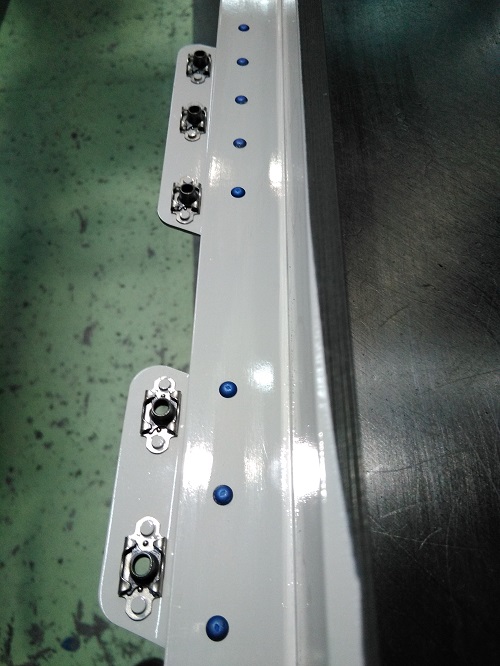

  • Remachar soportes electricos.
Remaches---------Ubicacion rack
ABS0326-3-5A21

soportes soportes

op 150​

Remachar Herrajes

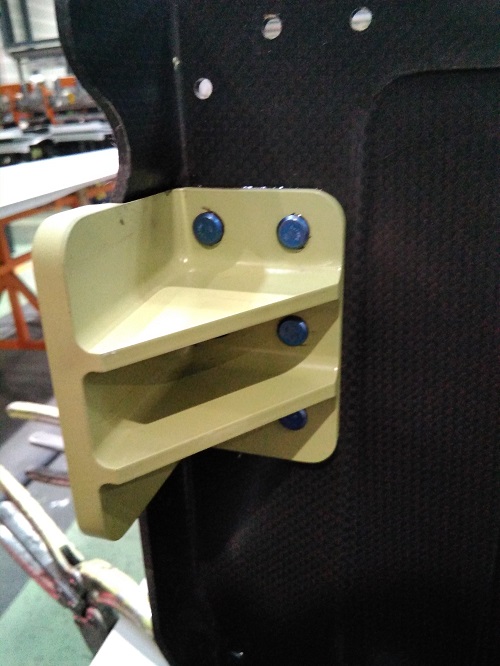

  • Remachar Herraje metalico a costilla 4.
Remaches---------Ubicacion rack
DAN 7-6-8B13
Tuercas---------Ubicacion rack
ABS0258-6AA3

H4

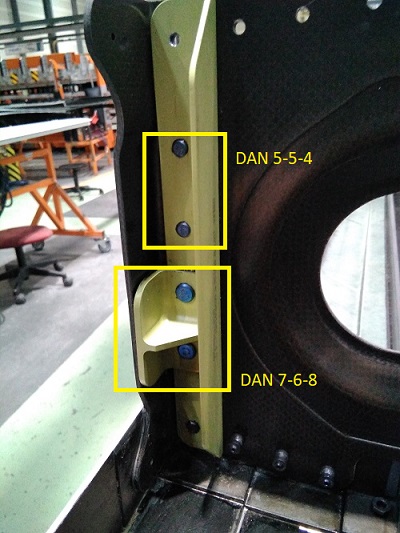

  • Remachar Herraje metalico a costilla 9.
Remaches---------Ubicacion rack
DAN 5-5-4AA24
DAN 7-6-8AB13
Tuercas---------Ubicacion rack
ABS0258-5AA6
ABS0258-6AA3

H9

  • Remachar Angular a Costilla 3.
Remaches---------Ubicacion rack
DAN 5-8-9A25
Tuercas---------Ubicacion rack
ABS0258-8AA18

Angular

op 151​

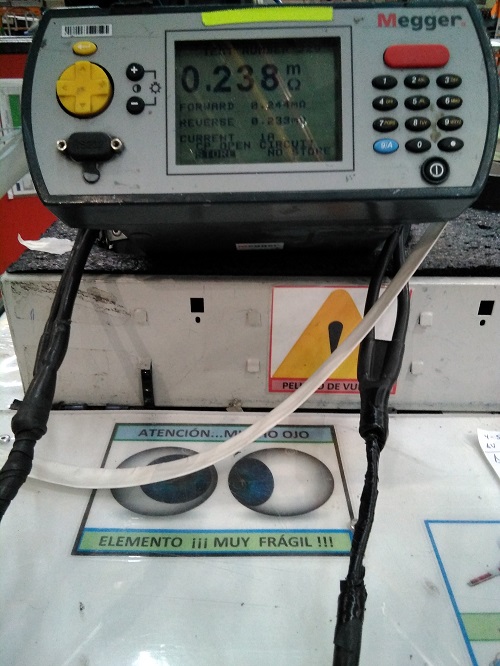

Instruccion de Verificacion
  • Realizar: IV. Medicion de Continuidad.

/IV.continuidad

op 160​

Remachar

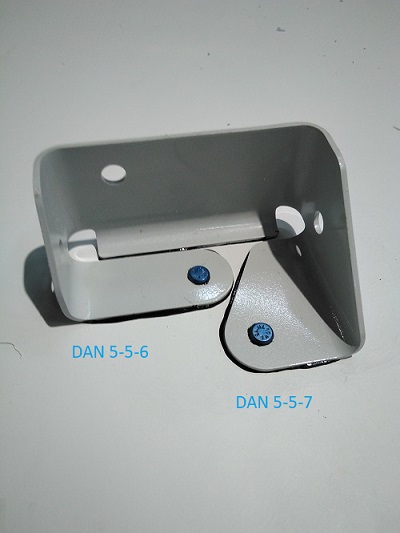

  • Remachar Porteria.
Remaches---------Ubicacion rack
DAN 5-5-6AA23
DAN 5-5-7AA28
Tuercas---------Ubicacion rack
ABS0258-5AA6

R.Porteria

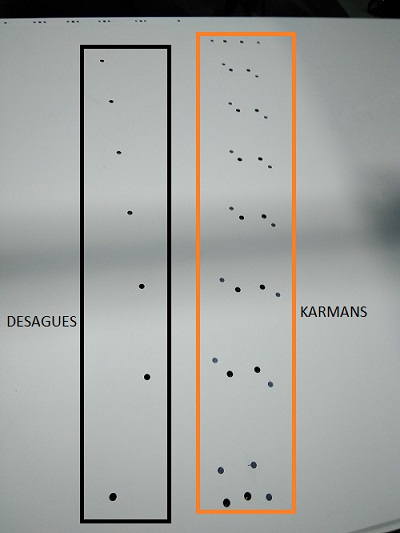

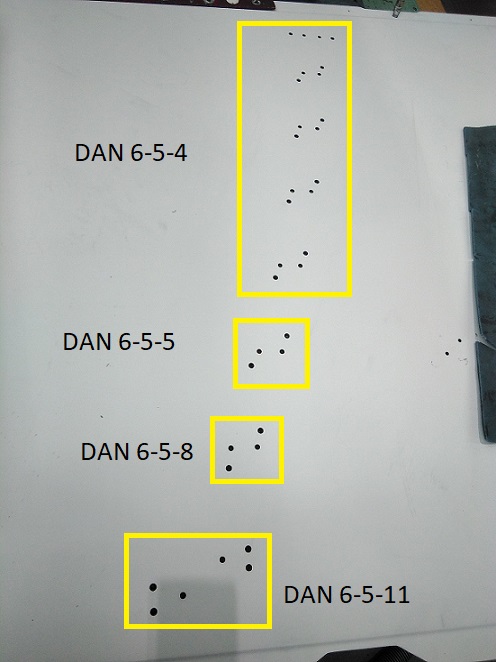

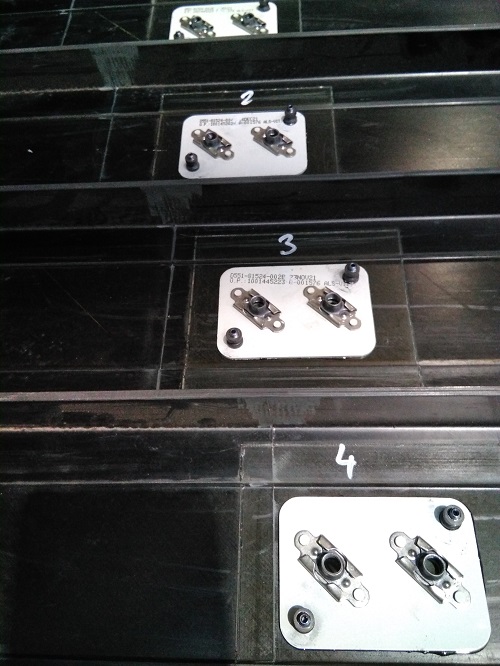

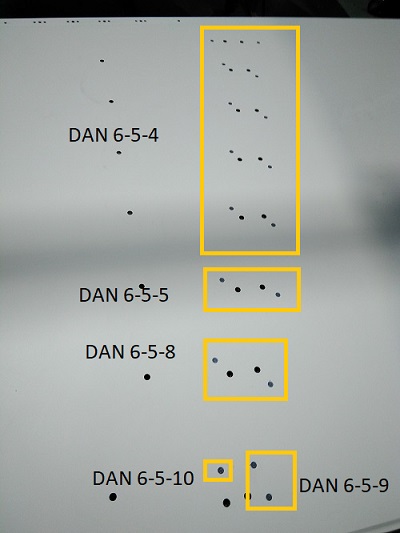

  • Remachar Karmans.
  • En Revestimiento Superior e Inferior.
Remaches---------Ubicacion rack
DAN 6-5-4B1
DAN 6-5-5B2
DAN 6-5-8B4
DAN 6-5-9B5
DAN 6-5-10B6
DAN 6-5-11B7
Tuercas---------Ubicacion rack
ABS0258-5AA6

Revestimiento Superior

karmans

Revestimiento Inferior.

karmans

R.Karmans

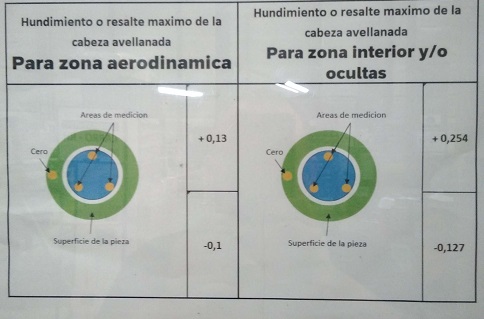

Tolerancia

tolerancia

op 170​

Remachar

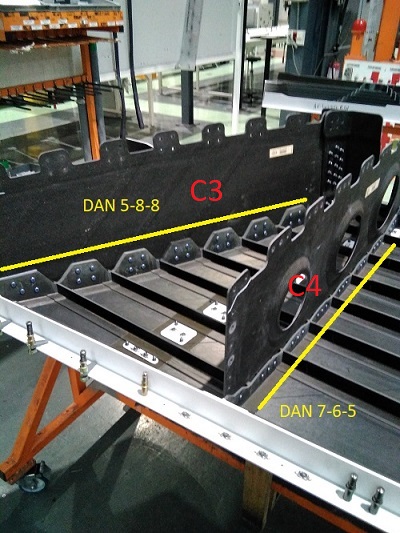

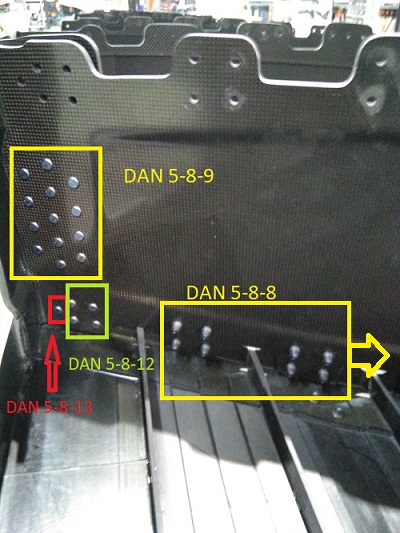

  • Remachar Costillas en Revestimiento Superior.
Remaches---------Ubicacion rack
DAN 7-5A3B8
DAN 5-5-3A22
DAN 5-5-4AA24
DAN 5-5-6A23
DAN 7-6-4B9
DAN 7-6-5AB11
DAN 5-8-8A26
DAN 5-8-12A20
DAN 5-8-13AA30
Tuercas---------Ubicacion rack
ABS0258-5AA6
ABS0258-6AA3
ABS0258-8AA18

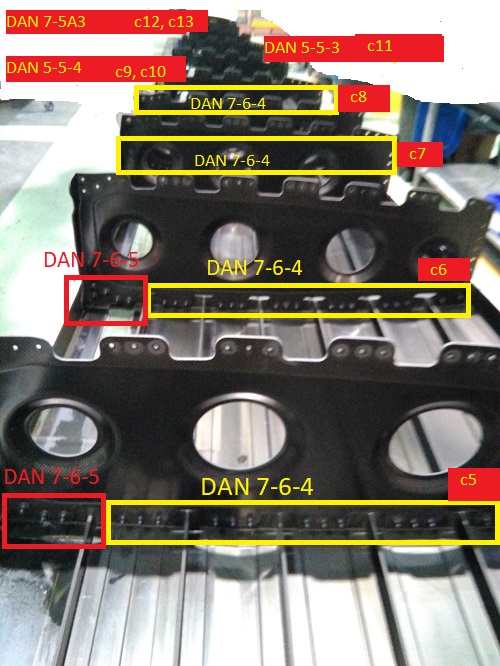

  • Remachar Costillas de la 5 a la 13.

R.costillas

  • Remachar Costilla 4.

R.costillas

  • Remachar Costilla 3.

R.costillas

op 171​

Instruccion de Verificacion

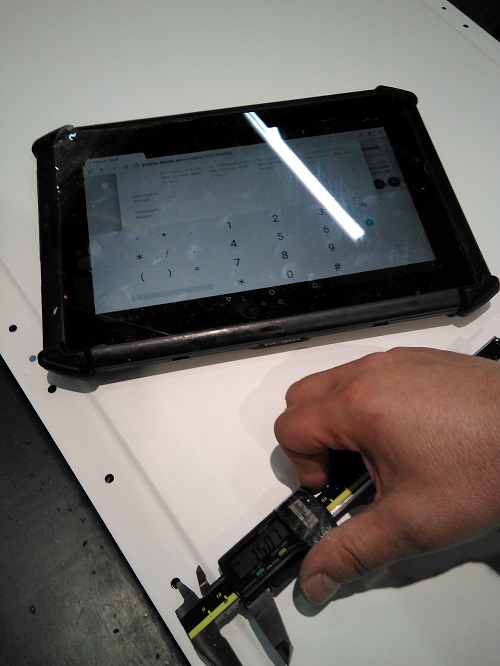

  • Realizar: IV. Medicion de Estaje.

Medicion de Estaje

op 180​

FOD
  • Realizar: FOD.

op 190​

Check-List
  • Realizar: Check-List
  • Reparar defectos encontrados.

op 200​

Check-List
  • Verificar: Check-List
